نصب ترموستات اتاقی
- پیشگفتار
- نحوه خواندن نقشه ترموستات و آشنایی با علایم
- نحوه سیم کشی ساده ترموستات اتاقی
- نحوه سیم کشی استاندارد ترموستات دیجیتال هانیول T6861H
- نکات ایمنی مهم در نصب ترموستات اتاقی
پیشگفتار
امروزه با توجه به نیاز روزافزون به سیستمهای کنترل دمای هوشمند در ساختمانها، مطالب کاربردی برای شما توسط تیم تخصصی آماده شده است.
هدف از تهیه این مطلب، استفاده از مفاهیم ساده جهت آموزش نصب ترموستاتهای اتاقی دیجیتال مانند مدل هانیول T6861H است.
امید است پس از مطالعه دقیق نحوه نصب ترموستات اتاقی، بتوانیم در هدف آموزشی خود قدمی کوچک اما کاربردی برای شما عزیزان برداریم.
هدف از آموزش نصب ترموستات اتاقی در این بخش، آموزش به زبان ساده قسمت نصب ترموستات به صورت الکتریکی و سیم کشی میباشد، یعنی پس از مطالعه این بخش شما قادر باشید ترموستات اتاقی هانیول T6861H را به صورت فنی نصب نمایید.
بخش اول: آشنایی با نحوه خواندن نقشه ترموستات جهت نصب ترموستات اتاقی
تمامی ترموستاتهای اتاقی دیجیتال مانند هانیول T6861H بر اساس استاندارد دارای علایم ساده الکترونیکی جهت نصب میباشند.
اولین علامت نشان اتصال تغذیه دستگاه است که معمولا به صورت L (خط) و N (نول) مشخص شده و در کنار آن میزان برق ورودی 110/220 VAC نمایش داده شده است (پایههای 3 و 6 در نقشه).
توجه داشته باشید به هیچ عنوان ورودیهای سنسور را با تغذیه اشتباه نگیرید زیرا ممکن است به دستگاه آسیب بزند.
سنسورهای دما معمولا با علامت Rs (سنسور از راه دور) و Sc (زمین سنسور) نمایش داده میشوند (پایههای 12 و 10).
خروجیهای فن: Gh (سرعت بالا)، Gm (سرعت متوسط)، Gl (سرعت پایین) (پایههای 7، 8، 9).
خروجیهای شیر: برای گرمایش W (باز کردن گرمایش)، Ch/Cc (بستن گرمایش/سرمایش)، Y (باز کردن سرمایش) (پایههای 5، 4، 2).

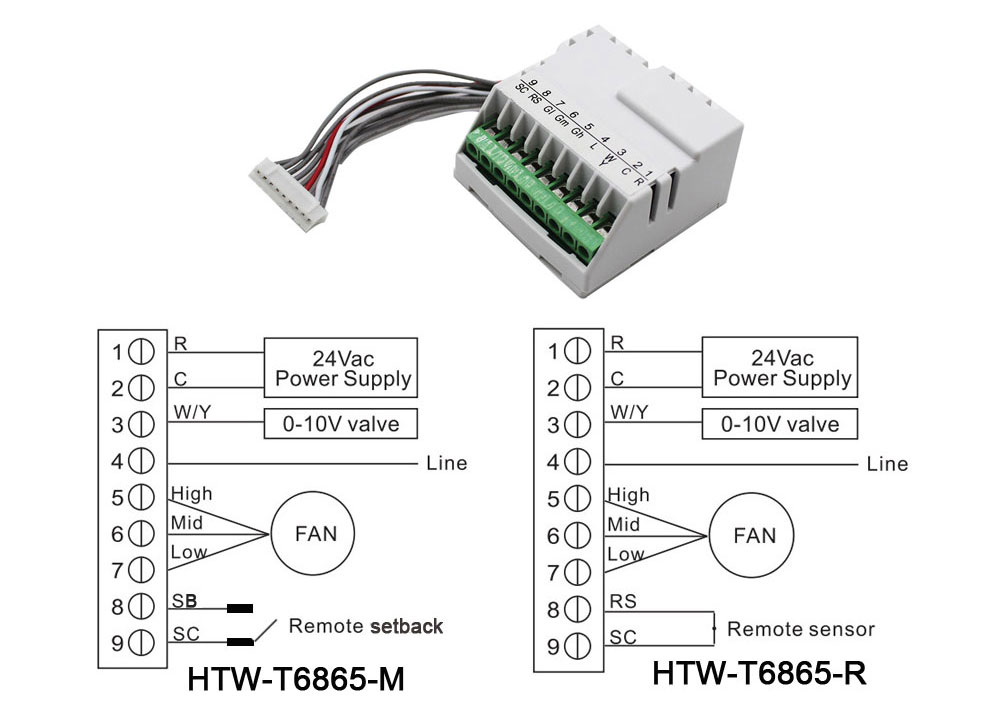

برای درک بهتر، نقشه ترموستات هانیول T6861H را مشاهده کنید:
به صورت کلی در نصب ترموستات اتاقی، پایه L را به فاز برقدار و N را به نول متصل کنید و خروجیها را بر اساس کاربرد سیستم (2 لوله یا 4 لوله) سیمکشی نمایید.
بخش دوم: نحوه سیم کشی ساده ترموستات اتاقی
برای سیمکشی ساده، ابتدا جعبه برق را باز کنید و دو بخش ترموستات (نمایشگر و رله) را شناسایی کنید.
پایههای تغذیه (L و N) را به برق 220 ولت متصل کنید.
برای سیستم 2 لوله گرمایش تنها: شیر گرمایش را به پایههای Ch (4) و W (5) متصل کنید.
فن را به پایههای Gh (7)، Gm (8)، Gl (9) وصل کنید.
سنسور از راه دور (اختیاری) را به Rs (12) و Sc (10) متصل نمایید.
برای درک بهتر، شکل ساده زیر را مشاهده کنید:
نقشه سیم کشی نصب ترموستات اتاقی
پایه 3 (L) و 6 (N) به برق 220 اتصال دهید. پایه Ch (4) به شیر گرمایش، پایه W (5) به باز کردن شیر، و فن به پایههای 7-9.
بخش سوم: نحوه سیم کشی استاندارد ترموستات دیجیتال هانیول T6861H
ترموستات هانیول T6861H برای سیستمهای فنکویل 2 لوله یا 4 لوله طراحی شده و سیمکشی آن بسته به کاربرد متفاوت است.
کاربرد 1: سیستم 2 لوله گرمایش تنها (Heat Only)
- شیر گرمایش: به پایههای Ch (4) و W (5) متصل شود.
- فن: Gh (7) برای سرعت بالا، Gm (8) متوسط، Gl (9) پایین.
- تغذیه: L (3) به فاز، N (6) به نول.
- سنسور از راه دور: Rs (12) و Sc (10).
کاربرد 2: سیستم 2 لوله سرمایش تنها (Cool Only)
- شیر سرمایش: به پایههای Cc (1) و Y (2) متصل شود.
- فن و تغذیه همانند بالا.
کاربرد 3: سیستم 2 لوله با تغییر دستی (1 Stage Heat or Cool MCO)
- شیر گرمایش: Ch (4) و W (5).
- شیر سرمایش: Cc (1) و Y (2).
- فن و تغذیه همانند.
کاربرد 4: سیستم 4 لوله با تغییر دستی یا خودکار (1 Stage Heat and Cool MCO/ACO)
- شیر گرمایش: Ch (4) و W (5).
- شیر سرمایش: Cc (1) و Y (2).
- فن: 3 سرعت.
- برای تغییر خودکار، در تنظیمات ISU فعال کنید.
پس از سیمکشی، نمایشگر را به رله متصل کرده و در جعبه نصب کنید. ترموستات را حدود 1.5 متر بالاتر از کف نصب نمایید تا گردش هوا مناسب باشد.
نکات ایمنی مهم در نصب ترموستات اتاقی
در تمامی مراحل توجه داشته باشید شما در حال کار با برق 220 ولت هستید.
توجه کنید به هیچ عنوان اتصالات برق را به پایههای سنسور متصل نکنید، زیرا باعث سوختن دستگاه میشود.
توصیه ما استفاده از سیم برق مناسب، سرسیم مناسب و فیوز در ورودی میباشد.
حتما قبل از اتصال خروجی به فن یا شیر، از میزان جریان مصرفی (حداکثر 4A برای فن، 2A برای شیر) اطمینان حاصل نمایید. اگر جریان بیشتر باشد، از رله یا کنتاکتور استفاده کنید تا رله داخلی نسوزد.
از نصب در مکانهای با رطوبت بالا، نزدیک پنجره یا لولههای پنهان اجتناب کنید تا دقت سنسور حفظ شود.
سعی کردیم در این قسمت آموزش ساده برای شما همراهان علاقهمند به سیستمهای HVAC تهیه نماییم. امید داریم مورد استفاده شما عزیزان قرار بگیرد.
با ارسال دیدگاه خود، تیم را در بهروزرسانی مطالب آموزشی یاری نمایید.
در هر زمان میتوانید جهت درخواست نصب اطلاعات با تیم در تماس باشید
بهروزرسانی مقاله: دی ۱۴۰۴ توسط تیم ایران ترموستات
نویسنده: [سعید اثناعشری] | زمان خواندن: ۵ دقیقه
